Perbedaan Antara Layar Bergetar Linier dan Layar Bergetar Putar

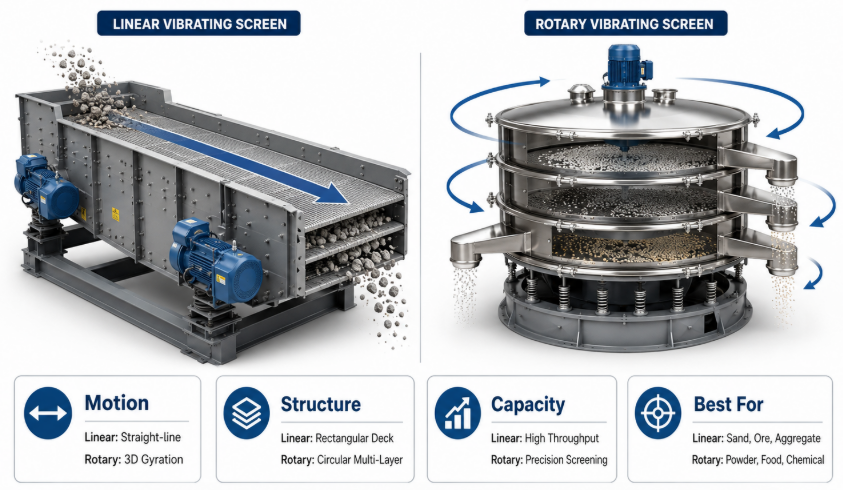

Perbedaan mendasar antara layar getar linier dan layar getar putar terletak pada lintasan mekanis, desain struktural, dan kinematika operasionalnya: layar linier menggunakan motor sinkron ganda yang berputar berlawanan arah untuk menghasilkan gaya linier untuk klasifikasi material garis lurus berkapasitas tinggi, tugas berat, dan lurus (biasanya untuk material kering kasar hingga sedang), sedangkan layar putar menggunakan motor vertikal tunggal dengan bobot eksentrik untuk menghasilkan rotasi tiga dimensi (horizontal, vertikal, dan miring) yang dirancang untuk penilaian multi-lapis dengan presisi tinggi, dan pemisahan bubuk ultra-halus dan bahan halus secara basah/kering.

Sekilas

Lintasan Kinematik dan Prinsip Operasi

Perbedaan kinematik utama antara kedua sistem ini terletak pada pembangkitan vektor gaya: layar getar linier berfungsi melalui vektor gaya linier yang dihasilkan oleh motor kembar yang berputar berlawanan, sedangkan layar getar putar menggunakan motor getaran vertikal tunggal dengan bobot eksentrik yang dapat disesuaikan untuk melakukan gerakan tiga dimensi yang kompleks.

Untuk memahami mekanisme layar getar linier, kita harus menganalisis sinkronisasi sistem penggerak motor gandanya. Ketika dua motor getaran identik dipasang sejajar satu sama lain dan berputar berlawanan arah, gaya sentrifugal yang dihasilkan oleh balok eksentriknya saling meniadakan dalam arah sejajar sumbu motor. Secara bersamaan, gaya-gaya ini saling bertumpukan satu sama lain dalam arah tegak lurus terhadap poros motor. Hal ini menciptakan vektor gaya resultan yang kuat dan terpadu. Gaya ini ditransfer langsung ke kotak layar pada sudut tertentu, biasanya 30 hingga 45 derajat relatif terhadap dek layar. Sebagai hasil dari vektor gaya ini, material yang dimuat ke dek layar terlempar ke depan dalam lintasan linier parabola yang berkesinambungan. Percepatan ke atas dan ke depan yang cepat memaksa partikel untuk berulang kali terangkat dari permukaan jaring, memungkinkan partikel berukuran lebih kecil jatuh melalui lubang sementara material berukuran besar bergerak langsung ke saluran pembuangan. Proses ini terjadi dengan waktu retensi minimal.

Sebaliknya, layar getar putar menggunakan motor getaran vertikal tunggal yang dilengkapi dengan beban eksentrik pada poros atas dan bawahnya. Putaran motor mengubah energi kinetik rotasi tersebut menjadi kombinasi gerak tiga dimensi horizontal, vertikal, dan miring. Getaran multi-sumbu ini ditransmisikan langsung ke jaring layar melingkar. Material yang dimasukkan di tengah dek melingkar dipaksa untuk berputar ke luar dalam jalur gerakan yang kompleks dan terus menerus menuju pinggiran bingkai. Dengan menyesuaikan sudut fase beban eksentrik pada poros motor atas dan bawah, operator dapat memodifikasi lintasan spasial material pada jaring layar. Hal ini memungkinkan mereka untuk memperpanjang atau memperpendek waktu retensi material pada permukaan saringan tergantung pada kebutuhan pemrosesan. Gerakan tiga dimensi ini mencegah partikel membutakan lubang jaring dan memastikan material halus dan berpresisi tinggi tergradasi secara seragam.

Dari perspektif teknik, pilihan desain kinematik mencerminkan kebutuhan industri tertentu. Layar getar linier dirancang terutama untuk memindahkan material dalam jumlah besar melintasi bidang horizontal dengan cepat. Layar getar putar, bagaimanapun, dirancang untuk memaksimalkan paparan setiap partikel ke lubang jaring melalui jalur spasial tiga dimensi. Prioritas desain ini membuat unit putar sangat efektif untuk aplikasi yang kompleks dan berpresisi tinggi, seperti pemisah layar getar putar ultrasonik dengan efisiensi tinggi untuk menghilangkan kotoran dalam industri makanan , di mana mencegah kebutaan jaring dan memastikan kebersihan yang ketat adalah hal yang terpenting.

Perbandingan Parameter Kinematik

Desain Struktural dan Opsi Tata Letak

Tata letak struktural unit-unit ini pada dasarnya berbeda: layar getar linier memiliki struktur dek persegi panjang dengan kemiringan horizontal yang dirancang untuk aliran linier, sedangkan layar getar putar menggunakan konfigurasi tumpukan multi-dek silinder vertikal yang dirancang untuk menghemat ruang lantai.

Kerangka struktural layar getar linier dibuat menggunakan pelat samping persegi panjang yang tebal dan tugas berat. Pelat-pelat ini disambung dengan balok melintang kokoh yang menopang kotak kasa persegi panjang. Kotak kasa ini didukung oleh pegas kompresi baja atau karet berkekuatan tarik tinggi, yang mengisolasi gaya getaran berat dari struktur baja di sekitarnya. Konfigurasi persegi panjang memungkinkan jalur penyaringan yang panjang. Tata letak ini ideal untuk mengintegrasikan beberapa panel jaring layar secara seri sepanjang dek. Konfigurasi ini memungkinkan klasifikasi partikel berurutan. Desain ini sangat efektif untuk memproses bahan industri yang bersifat abrasif, seperti agregat atau pasir. Misalnya, pengocok saringan getar linier pasir silika multi-lapisan menunjukkan bagaimana beberapa dek layar dapat ditumpuk secara vertikal dalam satu bingkai persegi panjang untuk mencapai klasifikasi multi-kelas tanpa memperluas jejak fisik unit.

Sebaliknya, layar getar putar memiliki desain kolom silinder yang menghemat ruang. Unit ini terdiri dari rangka dasar yang menampung motor getaran vertikal, didukung oleh susunan pegas isolasi melingkar. Di atas dasar ini, beberapa bingkai layar melingkar dapat ditumpuk secara vertikal dan diamankan dengan pita tegangan-v tugas berat. Setiap dek melingkar dilengkapi outlet pembuangannya sendiri, yang dapat diputar 360 derajat agar sejajar dengan perpipaan pabrik dan peralatan hilir. Desain modular dan silindris ini sangat kaku dan tersegel sempurna. Ini ideal untuk mencegah emisi debu, menahan pelarut yang mudah menguap, atau mencegah masuknya kontaminan eksternal ke dalam proses. Sangat cocok untuk ruang bersih dan pabrik pengolahan terbatas.

Saat menganalisis konfigurasi struktural ini, para insinyur Eropa dan Amerika Utara sering kali berfokus pada akses pemeliharaan dan efisiensi penyegelan. Layar getar linier persegi panjang memerlukan ruang overhead dan memanjang yang cukup untuk penggantian kain kasa. Namun, ia menawarkan akses langsung ke motor penggerak. Sebaliknya, layar getar putar melingkar memungkinkan penggantian jaring secara cepat menggunakan cincin penjepit yang dapat dilepas dengan cepat. Desain ini meminimalkan waktu henti di pabrik pemrosesan multi-produk. Selain itu, desain melingkar yang tertutup sepenuhnya memastikan kepatuhan terhadap batas debu lingkungan yang ketat (seperti peraturan ATEX atau OSHA) jauh lebih mudah dibandingkan layar persegi panjang yang besar.

Perbandingan Komponen Struktural

Akurasi Penyaringan dan Rentang Ukuran Partikel

Akurasi penyaringan dan batas ukuran partikel sangat berbeda: layar getar putar dirancang untuk pemisahan serbuk ultra-halus dengan presisi tinggi hingga 500 mesh, sedangkan layar getar linier dioptimalkan untuk klasifikasi partikel kasar bervolume tinggi dan cepat mulai dari 2 mm hingga 10 mm ke atas.

Akurasi penyaringan yang tinggi dari layar getar putar adalah akibat langsung dari jalur kinetik tiga dimensinya. Saat partikel halus berputar keluar melintasi jaring melingkar, partikel tersebut mengalami waktu retensi yang lama dan kemungkinan besar bersentuhan dengan lubang jaring. Komponen getaran vertikal menjaga lapisan material tetap terfluidisasi. Fluidisasi ini mencegah partikel halus menggumpal dan membantu membuat stratifikasi material, memungkinkan partikel yang lebih kecil dengan cepat mengendap di dasar lapisan dan melewati saringan. Untuk serbuk yang sangat halus, lengket, atau bermuatan elektrostatis (seperti bahan aktif farmasi, bahan kimia halus, atau serbuk logam) yang mudah membutakan layar standar, transduser ultrasonik dapat diintegrasikan. Transduser ini menerapkan getaran mikro frekuensi tinggi ke mesh. Teknologi ini sangat efektif dalam sistem seperti layar getar putar ultrasonik tingkat makanan industri , yang mencapai klasifikasi pati halus, gula, dan bahan tambahan makanan yang andal dan presisi tinggi tanpa merusak struktur material.

Untuk layar getar linier, tujuan desain utamanya adalah pemrosesan berkecepatan tinggi daripada penilaian serbuk halus dengan presisi tinggi. Gaya linier yang kuat melemparkan lapisan material ke depan dengan cepat. Meskipun hal ini memastikan throughput yang tinggi, hal ini mengurangi waktu tinggal masing-masing partikel pada permukaan layar. Kecepatan tinggi ini meningkatkan kemungkinan bahwa sebagian kecil partikel berukuran hampir akan melewati lubang dan keluar sebagai material berukuran besar. Akibatnya, saringan linier umumnya terbatas pada pemrosesan ukuran mata jaring yang lebih kasar dari 150 mata jaring (kira-kira 100 mikron). Untuk material yang lebih kasar dari 100 mikron, seperti pasir silika, batu bara, atau mineral, layar linier memberikan efisiensi pemisahan yang sangat baik. Produk ini menangani pengumpanan berkecepatan tinggi tanpa menyilaukan, terutama saat menggunakan panel layar poliuretan atau jaring kawat tenun tugas berat dengan profil yang dapat membersihkan sendiri.

Insinyur proses Eropa sering kali lebih memilih layar putar untuk proses kimia dan makanan bernilai tinggi yang memerlukan distribusi ukuran partikel yang ketat. Dalam penerapan ini, bahkan kontaminasi silang kecil antar kualitas dapat merusak suatu batch. Di sisi lain, operasi pertambangan berat, metalurgi, dan material konstruksi bergantung pada layar linier. Industri-industri ini memprioritaskan kecepatan pemrosesan yang tinggi dan konstruksi mekanis yang tahan lama dibandingkan presisi perataan jaring halus.

Kapasitas Pengolahan dan Skala Operasional

Kapasitas pemrosesan sistem ini mewakili skala operasi yang berbeda: layar getar linier dirancang untuk pemrosesan industri berkelanjutan bervolume tinggi yang dapat melebihi ratusan ton per jam, sedangkan layar getar putar cocok untuk operasi batch rendah hingga menengah atau operasi berkelanjutan yang mengutamakan presisi dibandingkan volume mentah.

Kemampuan throughput tinggi dari layar getar linier berasal dari desain mekanisnya. Dek persegi panjang dan konfigurasi motor ganda dapat menangani lapisan material tebal dan beban statis yang tinggi. Layar linier industri dapat diproduksi dengan lebar hingga 3 meter dan panjang melebihi 8 meter. Luas permukaan yang luas ini memungkinkan material menyebar menjadi lapisan yang tipis dan seragam. Stratifikasi lapisan ini sangat efektif untuk menghilangkan air dengan cepat, scalping slurry, atau penilaian kering bervolume tinggi. Desain struktural yang kokoh ini memungkinkan pengumpanan material berat secara terus-menerus, seperti bijih tambang, kerikil, atau bahan kimia industri, tanpa risiko deformasi struktural pada kotak kasa atau menghentikan motor listrik.

Sebaliknya, kapasitas pemrosesan layar getar putar secara mekanis dibatasi oleh geometri melingkar dan pergerakan radial material. Karena material harus bergerak dari pusat dek melingkar ke tepi luar, area penyaringan yang tersedia per satuan radius berkurang ke arah pusat. Geometri ini dapat menyebabkan kemacetan jika laju pengumpanan terlalu tinggi. Jika lapisan material yang tebal dibuang ke tengah layar putar, getaran vertikal tidak dapat memfluidisasi lapisan material secara efektif. Hal ini dapat menyebabkan partikel halus yang tidak disaring meluncur melewati tepi luar material yang terlalu besar. Oleh karena itu, layar putar biasanya digunakan untuk kapasitas pemrosesan yang berkisar dari beberapa ratus kilogram hingga beberapa ton per jam. Produk ini ideal untuk pemeriksaan keselamatan in-line, pemolesan, dan penilaian batch yang tepat untuk bahan mentah bernilai tinggi.

Perbedaan desain antara sistem ini mencerminkan skala industri yang ditargetkan. Misalnya, pabrik pencucian mineral, pemilahan kuari, dan penyiapan batu bara bervolume tinggi mengandalkan layar linier tugas berat. Pengoperasian ini memerlukan waktu proses 24/7 yang berkelanjutan dengan waktu aktif maksimum. Sebaliknya, fasilitas penanganan bubuk, jalur pengemasan, dan pabrik kimia khusus menggunakan layar putar. Pengoperasian ini mendapat manfaat dari ukuran layar putar yang ringkas, konsumsi daya yang lebih rendah, dan kemudahan pembersihan selama pergantian produk.

Untuk mengilustrasikan hubungan antara desain struktural, ukuran jaring layar, dan skala pemrosesan tipikal, tabel berikut menguraikan parameter operasional kedua teknologi:

Perbandingan Metrik Operasional

Kesesuaian Bahan dan Aplikasi Industri

Karakteristik pengoperasian yang berbeda dari layar linier dan putar membuatnya cocok untuk berbagai bahan dan industri: unit linier ideal untuk padatan curah yang berat, abrasif, dan non-kohesif, sedangkan unit putar unggul dalam menangani bubuk halus dan bubur cair yang halus, kohesif, basah, lengket, atau bermuatan elektrostatis.

Layar getar linier banyak digunakan di industri berat seperti pertambangan, metalurgi, persiapan batubara, dan bahan konstruksi. Desain kokohnya mampu menangani benda padat berat, termasuk pecahan granit, batu kapur, bijih logam, dan pasir silika industri. Untuk aplikasi yang menuntut ini, pengocok layar bergetar linier pasir silika multi-dek memberikan solusi terbaik. Hal ini dapat memisahkan pasir silika kering menjadi beberapa fraksi yang tepat secara bersamaan, tahan terhadap dampak mekanis terus menerus tanpa kelelahan struktural. Selain itu, saringan linier sangat efektif untuk mengeringkan lumpur, air cucian batubara, dan air limbah industri. Dalam proses ini, gerakan linier dengan cepat mendorong cairan melalui jaring sambil mengeluarkan padatan kering dari bibir pelepasan.

Layar getar putar adalah pilihan utama untuk industri makanan, farmasi, bahan kimia, dan plastik. Gerakan tiga dimensinya yang lembut mengklasifikasikan material halus tanpa menyebabkan gesekan atau degradasi butiran rapuh. Dalam pengolahan makanan, yang mengutamakan kebersihan dan mencegah kontaminasi, layar putar baja tahan karat yang tertutup sepenuhnya merupakan standarnya. Unit-unit ini digunakan untuk menghilangkan gumpalan besar dari tepung, pati, susu bubuk, dan rempah-rempah. Untuk material yang menantang seperti pati kohesif atau bubuk logam ultra halus yang menghalangi layar standar, layar getar ultrasonik memberikan solusi yang andal. Mereka mencegah kebutaan mesh dan menjaga efisiensi tinggi selama pengoperasian berkelanjutan.

Aplikasi ini menyoroti pendekatan teknik yang berbeda untuk setiap jenis layar. Layar linier dirancang untuk penyortiran berkapasitas tinggi dan tugas berat yang mengutamakan ketahanan mekanis. Layar putar dirancang untuk pengoperasian dengan presisi tinggi, sanitasi, dan bebas debu dengan tujuan utama melindungi integritas material dan mencapai penilaian yang tepat.

Prinsip Kerja dan Kontrol Vektor Gerak (Sorotan Tema): Inti dari efisiensi layar getar terletak pada pencocokan vektor gerak mekanis dengan sifat fisik material. Untuk layar linier, sudut lemparan harus disejajarkan secara hati-hati dengan pusat gravitasi kotak layar untuk mencegah goyangan ke samping, yang dapat menyebabkan keausan dek yang tidak merata dan mengurangi efisiensi perataan. Untuk layar putar, penyesuaian sudut fase antara beban eksentrik atas dan bawah memungkinkan operator menyesuaikan jalur aliran material. Sudut fase 0 derajat menggerakkan material dengan cepat dari pusat ke pinggiran, yang ideal untuk scalping volume tinggi. Meningkatkan sudut fase menjadi 45 atau 60 derajat akan menciptakan jalur spiral yang lebih panjang yang menjaga material di dek layar lebih lama. Penyesuaian ini meningkatkan akurasi penyaringan untuk material yang menantang namun mengurangi hasil keseluruhan.

Pemeliharaan Peralatan dan Optimasi Umur Layar

Mempertahankan layar getar memerlukan pendekatan yang berbeda berdasarkan desainnya: layar linier memerlukan pelumasan rutin pada roda gigi penggerak ganda dan pemeriksaan pegas isolasi tugas berat, sementara layar putar fokus pada pemantauan ketegangan jaring dan pemeliharaan bola pantulan karet atau sistem pembersihan ultrasonik.

Untuk layar getar linier, perawatan berfokus pada gaya dinamis tinggi yang dihasilkan oleh motor horizontal ganda. Karena motor ini menghasilkan percepatan linier yang intens, semua baut struktural—terutama yang menahan dudukan motor dan panel layar—harus diperiksa kekencangannya secara rutin menggunakan kunci torsi. Baut yang longgar dapat menyebabkan retaknya struktur pelat samping. Selain itu, pelumasan bantalan motor juga sangat penting. Pengoperasian dalam kondisi getaran tinggi memerlukan gemuk bersuhu tinggi dan viskositas tinggi yang diaplikasikan pada interval yang tepat. Pegas isolasi tugas berat juga harus diperiksa apakah ada keretakan, korosi, atau kendur yang tidak rata, yang dapat menyebabkan kotak saringan miring dan mengganggu aliran material linier.

Untuk layar getar putar, perawatan biasanya lebih sederhana namun memerlukan perhatian terhadap detail mengenai jaring layar dan komponen penyegelan. Karena saringan putar sering kali menangani serbuk halus dan bernilai tinggi, menjaga tegangan jaring yang tepat sangatlah penting. Jaring yang longgar dapat melorot, sehingga mengganggu jalur material spiral tiga dimensi dan menyebabkan keausan yang cepat di sepanjang cincin tegangan. Sistem pembersihan mandiri—baik menggunakan bola karet yang memantul, cincin penggeser, atau transduser ultrasonik—harus diperiksa secara rutin. Bola pantul yang sudah usang dapat kehilangan elastisitasnya, menyebabkan jaring menjadi buta dan berkurangnya hasil. Selain itu, karena unit ini sering digunakan di lingkungan bebas debu atau sanitasi, gasket silikon atau EPDM di antara dek melingkar harus diperiksa keausannya untuk mencegah kebocoran produk atau kontaminasi eksternal.

Memahami persyaratan pemeliharaan ini membantu operasi memilih peralatan yang tepat untuk fasilitas mereka. Layar linier memerlukan perawatan mekanis yang kokoh dan sistematis, namun menawarkan masa pakai yang lama dalam kondisi yang berat. Saringan putar memerlukan perawatan yang tidak terlalu berat namun memerlukan perhatian yang cermat terhadap tegangan jaring dan penyegelan yang sesuai dengan ruang bersih untuk mempertahankan kinerja presisi tinggi.

Tip Perawatan untuk Memperpanjang Umur Layar (Sorotan Tema):

1. Inspeksi struktural mingguan: Periksa ketegangan semua baut penjepit dan pengencang pemasangan motor pada layar linier untuk mencegah retak struktural yang disebabkan oleh gaya dinamis tinggi.

2. Memantau ketegangan jaring: Pastikan kain kasa melingkar pada saringan putar tetap sangat tegang; setiap kendur akan mempercepat kelelahan logam dan menyebabkan kegagalan dini jaring.

3. Interval penggantian gasket: Ganti semua gasket penyegel silikon atau EPDM pada layar putar saat tanda pertama deformasi muncul untuk menjaga segel kedap udara dan mencegah kebocoran serbuk halus.

4. Jadwal pelumasan bantalan: Lumasi bantalan motor getaran layar linier secara ketat sesuai dengan jam operasional pabrikan, menggunakan gemuk kinerja tinggi yang diperuntukkan bagi lingkungan dengan getaran tinggi.
