| Kuantitas: | |
|---|---|
Ya/yk
PK
84741000

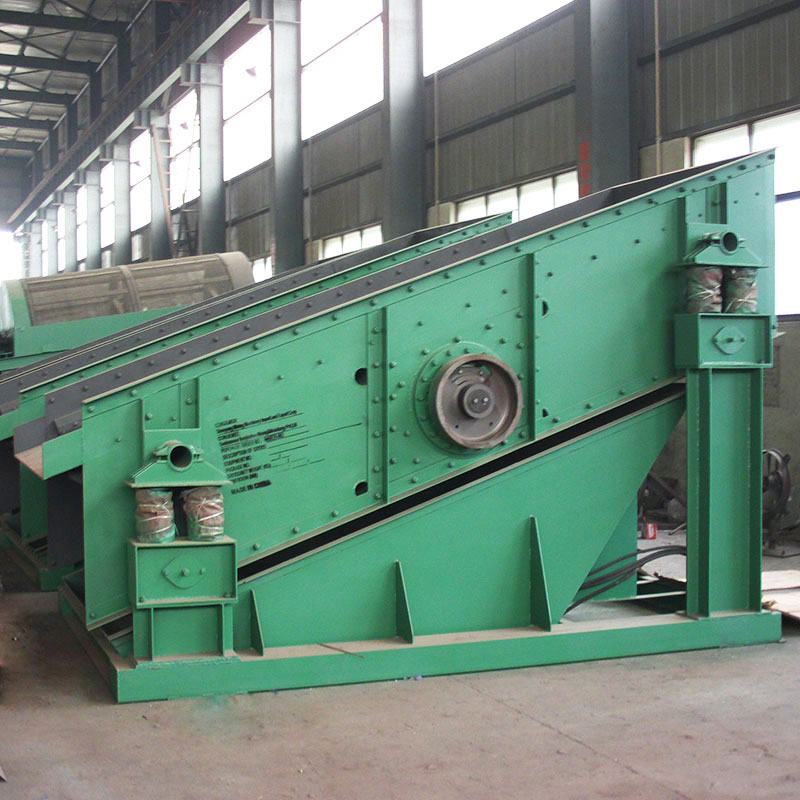

Peralatan Pemisah Getaran Melingkar Lini Produksi Agregat adalah layar getar melingkar seri YA/YK yang dirancang untuk mengklasifikasikan material curah kasar dalam jalur penghancuran dan penyaringan agregat.
Didorong oleh sistem getaran eksentrik, layar miring menghasilkan gerakan melingkar yang terus menerus mengangkat dan memindahkan material melintasi permukaan penyaringan. Partikel yang lebih kecil dari lubang yang dipilih akan melewati saringan, sementara material berukuran besar bergerak menuju ujung pembuangan untuk dihancurkan, diangkut, atau ditimbun lebih lanjut.

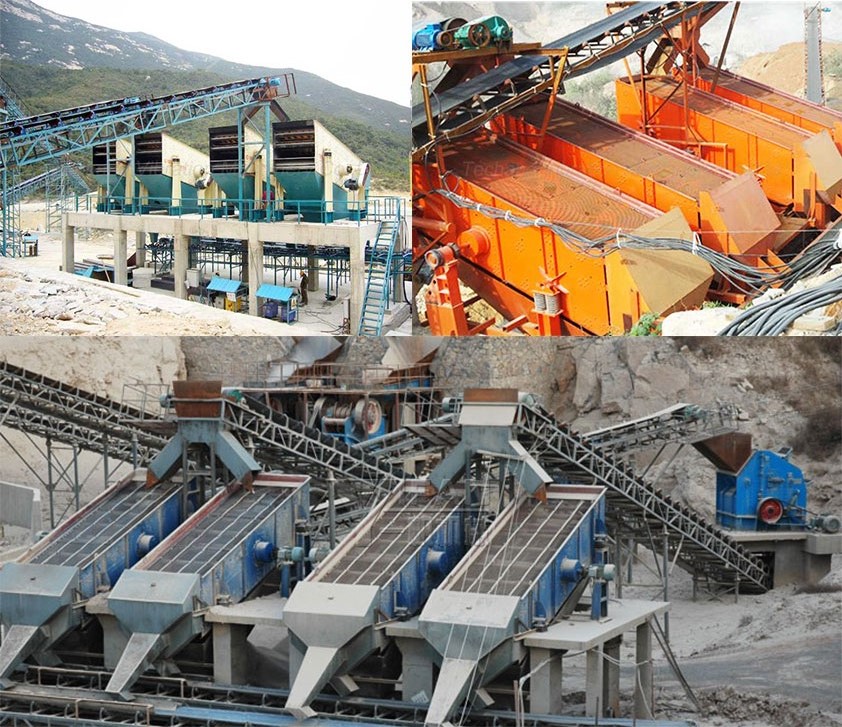

Peralatan ini cocok untuk menyaring material curah berbutir kasar dalam kisaran 5–150 mm . Ini dapat diintegrasikan ke dalam lini produksi agregat yang menangani batu pecah dan bahan mineral atau konstruksi lain yang sesuai.
Layar dapat dilengkapi dengan permukaan penyaringan yang berbeda sesuai dengan persyaratan material dan pemisahan. Deskripsi media layar yang tersedia di halaman produk meliputi jaring layar anyaman, pelat layar berlubang, dan permukaan layar jenis karet atau polietilen. Jumlah lapisan penyaringan juga dapat dikonfigurasi sesuai dengan penilaian produk yang diperlukan.

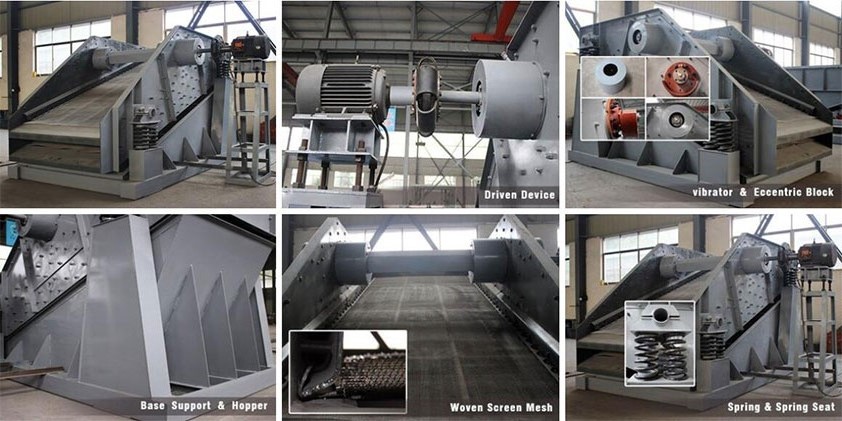

Peralatan Pemisah Getaran Melingkar Lini Produksi Agregat terutama terdiri dari kotak layar, permukaan penyaringan, vibrator, perangkat peredam getaran, rangka dasar pendukung, dan motor penggerak.
Kotak kasa menopang permukaan penyaringan dan membawa material selama pengoperasian. Halaman produk menyatakan bahwa pelat samping terbuat dari pelat baja dan dihubungkan ke balok silang dan dasar vibrator menggunakan baut berkekuatan tinggi atau paku keling alur cincin.
Metode sambungan ini mendukung integritas struktural rakitan getar sekaligus memungkinkan kotak layar menahan getaran siklik yang terus menerus.
Permukaan penyaringan menentukan ukuran pemisahan dan langsung bersentuhan dengan agregat. Tergantung pada bahan dan persyaratan pengoperasian, halaman produk mencantumkan:
Jaring kasa anyaman baja mangan tinggi
Pelat layar berlubang
Pelat layar karet
Meninju jaring
Jaring layar polietilen
Permukaan layar yang sesuai harus dipilih sesuai dengan ukuran partikel umpan, sifat abrasif, bukaan yang diperlukan, dan masa pakai yang diinginkan.
Mesin ini mengadopsi eksiter poros eksentrik silinder dan blok eksentrik untuk menghasilkan dan menyesuaikan getaran. Vibrator dipasang di sisi kotak layar.
Ketika digerakkan oleh motor, sistem eksentrik yang berputar menghasilkan gaya inersia sentrifugal, menyebabkan kotak layar bergerak sepanjang jalur melingkar.
Motor mentransmisikan daya ke vibrator melalui pengaturan penggerak yang dijelaskan pada halaman produk, termasuk kopling fleksibel atau sambungan sabuk-V.
Sistem penggerak harus disejajarkan dengan benar dan diperiksa secara teratur untuk menjaga kestabilan getaran dan mencegah keausan yang tidak normal.
Layarnya didukung sistem pegas peredam getaran. Pegas karet dapat digunakan untuk membantu mengurangi transmisi getaran dan kebisingan pengoperasian sekaligus mendukung pergerakan layar yang mulus.
Halaman produk saat ini menjelaskan peralatan tersebut sebagai layar bergetar yang dipasang di kursi. Basis pendukung membawa alat berat dan memindahkan beban operasi ke fondasi peralatan.
Fondasi dan struktur pendukung harus dirancang sesuai dengan ukuran layar akhir, berat peralatan dan beban pengoperasian.

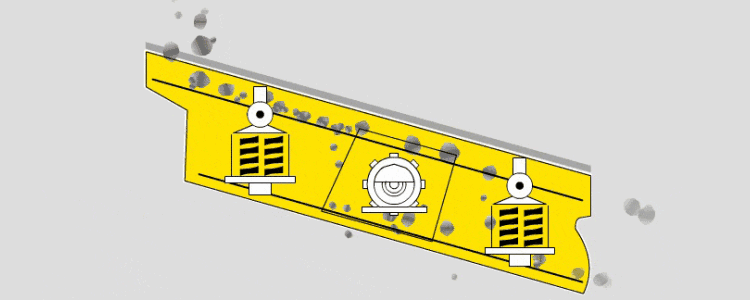

Motor menggerakkan vibrator melalui kopling fleksibel atau sistem transmisi sabuk. Ketika poros eksentrik dan balok eksentrik berputar dengan kecepatan tinggi, keduanya menghasilkan gaya inersia sentrifugal.
Gaya ini menyebabkan kotak layar melakukan gerakan bergetar melingkar.
Bahan diumpankan ke ujung atas permukaan penyaringan miring. Di bawah pengaruh gabungan getaran, kemiringan layar, dan gravitasi, material berulang kali diangkat, dipindahkan ke depan, dan didistribusikan kembali ke seluruh dek.
Selama proses ini:
Partikel yang lebih kecil melewati lubang layar.
Partikel yang lebih besar tetap berada di permukaan penyaringan.
Materi yang tertahan berlanjut menuju akhir pembuangan.
Setiap lapisan penyaringan menghasilkan fraksi ukuran partikel terpisah sesuai dengan bukaannya.
Pelemparan material yang terus-menerus dan gerakan maju membantu mengekspos lebih banyak partikel ke permukaan layar, mendukung klasifikasi berkelanjutan dalam lini produksi agregat.
Hasil penyaringan sebenarnya tergantung pada karakteristik material, distribusi umpan, komposisi ukuran partikel, bukaan saringan yang dipilih, dan jumlah lapisan penyaringan.
Sistem getaran eksentrik menghasilkan gerakan melingkar yang berulang kali mengangkat dan memajukan material. Ini mendukung pemisahan ukuran partikel secara terus menerus pada permukaan layar yang miring.
Halaman produk menentukan kesesuaian untuk material curah berbutir kasar mulai dari 5 mm hingga 150 mm , sehingga peralatan tersebut dapat diterapkan pada tahap penyaringan agregat dan mineral yang sesuai.
Jaring anyaman, pelat berlubang, pelat kasa karet, jaring pelubang, dan jaring kasa tipe polietilen tercantum sebagai pilihan yang tersedia.
Hal ini memungkinkan permukaan penyaringan dipilih berdasarkan:
Ukuran agregat
Sifat abrasif bahan
Bukaan yang diperlukan
Kondisi dampak
Persyaratan pemeliharaan
Susunan lapisan layar dapat dipilih sesuai dengan jumlah nilai agregat jadi yang diperlukan.
Deskripsi struktur saat ini secara khusus menyebutkan permukaan layar satu dan dua lapis. Persyaratan untuk lapisan tambahan harus dikonfirmasi selama pemilihan peralatan daripada diasumsikan dari konfigurasi layar umum.
Poros eksentrik dan blok eksentrik menghasilkan gaya menarik yang diperlukan untuk memindahkan dan mengklasifikasikan material kasar melintasi permukaan penyaringan yang miring.
Kotak kasa, rangka penyangga, dan komponen peredam getaran bekerja sama untuk menjaga kestabilan gerakan getar dan membatasi transmisi getaran ke struktur sekitarnya.
Halaman produk menyatakan bahwa pegas karet dapat disediakan untuk mengurangi kebisingan dan membantu menjaga kelancaran pengoperasian getar.
Peralatan tersebut menggunakan kotak layar konvensional, vibrator eksentrik, motor, permukaan layar dan sistem pendukung. Pengaturan mekanisnya yang jelas memudahkan pemeriksaan dan pemeliharaan rutin.
Jaring kasa atau pelat kasa dapat dipilih dan diganti sesuai dengan perubahan gradasi agregat atau kondisi keausan, sehingga peralatan dapat memenuhi persyaratan klasifikasi yang berbeda.
Halaman produk menyatakan bahwa merek komponen yang dibeli, termasuk bantalan dan motor, dapat dipilih sesuai dengan kebutuhan proyek.
Merek, catu daya, dan spesifikasi teknis yang diperlukan harus dikonfirmasi sebelum produksi.
Parameter | Spesifikasi |
Nama Produk | Peralatan Pemisah Getaran Melingkar Lini Produksi Agregat |
Jenis Peralatan | Layar Bergetar Melingkar |
Model | YA/YK |
Tipe Gerak | Gerak Melingkar |
Ukuran Partikel yang Berlaku | 5–150mm |
Tipe Instalasi | Dipasang di Kursi |
Komponen Utama | Kotak layar, permukaan layar, vibrator, perangkat pegas peredam getaran, rangka dasar dan motor |
Sistem Eksitasi | Exciter poros eksentrik silinder dengan blok eksentrik |
Sistem Penggerak | Vibrator eksentrik yang digerakkan motor melalui kopling fleksibel atau transmisi sabuk-V |
Lapisan Layar | Lapisan tunggal atau ganda |
Opsi Media Layar | Layar anyaman baja mangan tinggi, pelat layar berlubang, pelat layar karet, jaring pelubang atau jaring layar polietilen |
Bahan Pelat Samping | Pelat baja |
Koneksi Kotak Layar | Baut berkekuatan tinggi atau paku keling alur cincin |
Perangkat Peredam Getaran | Sistem pendukung pegas; pegas karet tersedia |
Aplikasi khas | Penyaringan agregat, penggalian, pengolahan bijih, persiapan batubara dan bahan konstruksi |
Catatan Seleksi : Pemilihan peralatan akhir harus didasarkan pada nama material, kepadatan curah, kapasitas penanganan yang diperlukan, jumlah lapisan saringan, ukuran bukaan setiap lapisan, serta tegangan dan frekuensi kerja.
Sangat cocok untuk menyaring material curah kasar yang digunakan dalam pemrosesan agregat, mineral, dan bahan konstruksi. Kesesuaian bahan tergantung pada ukuran partikel, kepadatan curah, kelembaban dan sifat abrasif.
Kisaran ukuran partikel yang berlaku adalah 5–150 mm. Kondisi umpan sebenarnya harus dievaluasi bersama dengan permukaan layar dan ukuran bukaan yang dipilih.
Sistem getaran eksentrik menggerakkan kotak layar dalam gerakan melingkar. Material bergerak maju melintasi permukaan layar yang miring, memungkinkan partikel yang lebih kecil melewati lubang sementara partikel yang lebih besar keluar dari ujungnya.
Ini adalah layar bergetar melingkar. Exciter poros eksentrik silinder dan blok eksentrik menghasilkan gerakan melingkar yang diperlukan untuk klasifikasi agregat.
Pilihan media layar yang tersedia meliputi jaring layar anyaman, pelat layar berlubang, pelat layar karet, jaring pelubang, dan jaring layar polietilen. Pemilihan tergantung pada ukuran partikel, sifat abrasif dan penilaian yang diperlukan.
