TD
PK
8431390000
Prinsip kerja belt bucket elevator adalah memuat material ke belt conveyor melalui hopper, kemudian mengangkat material ke posisi yang diperlukan melalui mekanisme pengangkatan.Konveyor sabuk dengan lancar mentransmisikan material dari bawah ke atas melalui pergerakan sabuk konveyor ke mekanisme pengangkatan dan diangkat ke ketinggian yang diperlukan, dan akhirnya material dibongkar melalui pelabuhan pembuangan.Alur kerja seluruh elevator belt bucket adalah sebagai berikut:
1. Masukkan material ke dalam hopper.
2. Hopper dengan lancar menggeser material ke ban berjalan.
3. Sabuk konveyor memindahkan material dari bawah ke atas ke mekanisme pengangkatan.
4. Mekanisme pengangkatan mengangkat material ke posisi yang diperlukan.
5. Material diturunkan dari pelabuhan pembuangan.
Konfigurasi layar getar ayun yang tepat bergantung pada informasi berikut:
● Material yang akan diangkat: _____
● Kepadatan Curah: _____t/m3
● Kapasitas pemberian pakan: _____t/jam
● Ketinggian Pengangkatan Lift _______m
● Ukuran rata-rata bahan makanan:____mm
● Maks.ukuran bahan makanan: ____mm
● Catu daya yang berfungsi: _____V ______HZ

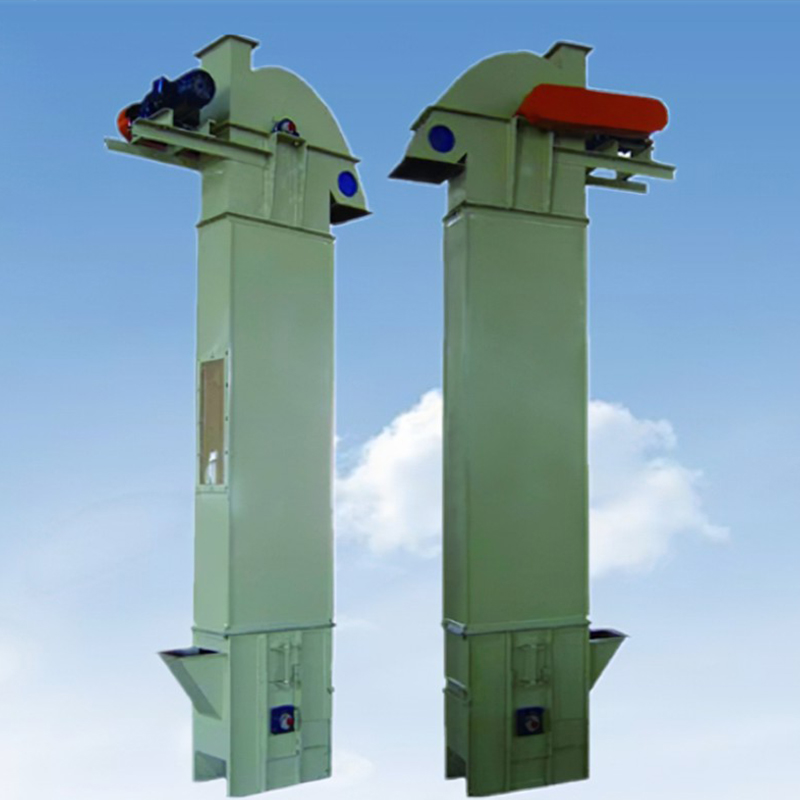

| Lift Ember Sabuk TD | ||||||||||||
| Model | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | ||||||
| Jenis ember | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd |
| Kapasitas (m3/jam) | 16 | 27 | 38 | 59 | 42 | 67 | 68 | 110 | 96 | 154 | 148 | 238 |
| Lebar ember (mm) | 160 | 160 | 250 | 250 | 315 | 315 | 400 | 400 | 500 | 500 | ||
| Volume ember (L) | 4.2 | 1.9 | 3.0 | 4.6 | 3.8 | 5.8 | 5.9 | 9.4 | 9.3 | 14.9 | 14.6 | 23.5 |
| Kecepatan Lari (MS) | 1.4 | 1.6 | 1.6 | 1.8 | 1.8 | 2.0 | ||||||
| Jarak Hopper (m) | 350 | 450 | 500 | 560 | 625 | 710 | ||||||
| Kecepatan Putaran Katrol | 67 ton/mnt | 61 ton/mnt | 61 ton/mnt | 55 ton/mnt | 55 ton/mnt | 48 ton/mnt | ||||||
| Lebar Sabuk (mm) | 200 | 200 | 300 | 300 | 400 | 400 | 500 | 500 | 600 | 600 | 700 | 700 |
