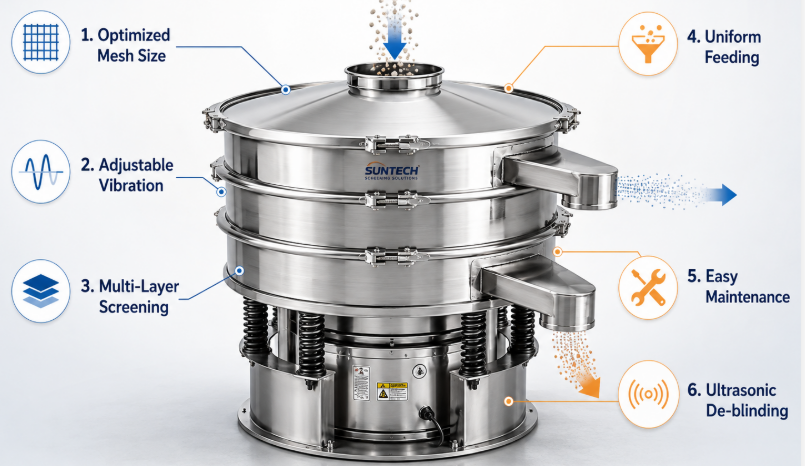

Untuk memaksimalkan keluaran operasional Layar Bergetar Putar industri, operator pabrik harus menerapkan optimalisasi sistematis di seluruh parameter mekanis dan dinamika umpan. Untuk mencapai throughput volumetrik puncak memerlukan alokasi ukuran mesh yang tepat, penyesuaian strategis frekuensi getaran dan amplitudo multi-bidang, pemanfaatan konfigurasi layar berlapis-lapis, stabilisasi umpan volumetrik berkelanjutan, pelaksanaan integrasi penyaringan ultrasonik yang ketat, dan jadwal pemeliharaan mekanis yang teratur.
Pilih Ukuran Jaring yang Sesuai
Sesuaikan Frekuensi Dan Amplitudo Getaran
Tingkatkan Jumlah Lapisan Layar
Optimalkan Kuantitas Pakan Dan Metode Pemberian Pakan
Bersihkan Dan Rawat Layar Secara Teratur
Integrasikan Teknologi De-blinding Ultrasonik Tingkat Lanjut
Memilih ukuran mata jaring yang sesuai melibatkan penyeimbangan rasio area terbuka layar dengan integritas struktur mekanis kain kawat untuk menjamin lintasan partikel yang cepat dan mencegah akumulasi partikel berukuran mendekati.
Dalam analisis teknik Layar Bergetar Putar industri, kecepatan keluaran berbanding lurus dengan persentase total area terbuka kain layar. Saat memproses bahan industri padat atau bubuk kimia, pemilihan mesh hanya berdasarkan titik potong pemisahan nominal sering kali menghasilkan laju aliran yang kurang optimal. Insinyur harus mengevaluasi diameter kawat dan ukuran bukaan. Diameter kawat yang lebih kecil memperluas total area terbuka bersih, memungkinkan volume material yang lebih tinggi untuk lewat per satuan waktu, meskipun secara bersamaan mengurangi umur mekanis absolut dari kain kasa di bawah beban lelah yang terus menerus.
Interaksi antara distribusi ukuran partikel dan bukaan layar merupakan variabel inti dalam fisika pemrosesan material. Partikel berukuran mendekati, yang didefinisikan sebagai partikel yang berukuran antara 0,85 dan 1,15 kali dimensi bukaan, menimbulkan risiko besar untuk tersangkut di dalam bukaan. Fenomena ini membatasi area pemisahan yang tersedia dan menyebabkan penurunan output volumetrik secara linier. Dengan memanfaatkan jaring yang direkayasa dengan lubang persegi panjang atau bukaan memanjang khusus, kemungkinan lolosnya partikel tidak beraturan meningkat secara signifikan, mengurangi kebutaan dan meningkatkan hasil agregat dari unit penyaringan industri.
Fasilitas pemrosesan di Eropa sering kali meminta pola jaring baja tahan karat berkekuatan tinggi yang ditenun khusus untuk mengoptimalkan rasio aperture-ke-kawat. Departemen teknik kami merancang sistem ini dengan tegangan jaring khusus yang sesuai dengan sifat fisik bahan target, baik menangani agregat mineral berkepadatan tinggi atau bahan makanan halus. Dengan menyelaraskan parameter mesh dengan dinamika material tertentu, efisiensi pemrosesan secara keseluruhan meningkat, memungkinkan alat berat mempertahankan pemrosesan volume tinggi tanpa menimbulkan kegagalan mekanis dini.
Jumlah Jaring (per inci) | Lebar Bukaan (mm) | Diameter Kawat (mm) | Rasio Area Terbuka (%) | Kepadatan Material Maksimum (kg/m³) |
20 | 0.90 | 0.37 | 50.2 | 1800 |
40 | 0.43 | 0.20 | 46.5 | 1500 |
80 | 0.18 | 0.13 | 33.7 | 1200 |
120 | 0.125 | 0.08 | 37.2 | 1000 |
Meminimalkan jebakan partikel berukuran hampir sama, sehingga mempertahankan konfigurasi area terbuka yang konsisten di seluruh proses produksi yang diperpanjang.
Pengurangan tekanan balik pada permukaan penyaringan, memungkinkan ketebalan lapisan material seragam di seluruh diameter Layar Bergetar Putar.
Transfer resonansi mekanis yang ditingkatkan antara motor penggerak dan kain kasa, mengurangi kehilangan energi akibat efek peredam material.
Menyesuaikan frekuensi dan amplitudo getaran memerlukan manipulasi bobot eksentrik atas dan bawah dari motor getaran untuk mengoptimalkan waktu retensi material dan gaya akselerasi di seluruh permukaan dek.
Kekuatan penggerak mekanis dari Layar Bergetar Putar profesional sangat bergantung pada konfigurasi beban eksentrik yang dipasang pada poros motor getaran vertikal. Berat eksentrik atas menghasilkan gerakan orbital horizontal, yang mendorong material dari titik umpan pusat keluar menuju pinggiran. Berat eksentrik yang lebih rendah memberikan gerakan miring vertikal, yang menentukan percepatan vertikal dan memfluidisasi lapisan material. Memodulasi sudut fase antara dua bobot ini akan mengubah jalur perjalanan spiral material, yang secara langsung mengatur waktu retensi keseluruhannya di dek penyaringan.
Untuk memaksimalkan keluaran, material harus membentuk lapisan tipis dan sangat terfluidisasi yang menutupi area permukaan semaksimal mungkin dari saringan tanpa terhenti atau berkumpul di sepanjang perimeter pelepasan. Meningkatkan amplitudo getaran melalui blok beban eksentrik tambahan akan meningkatkan gaya tumbukan vertikal. Gaya tambahan ini akan mengeluarkan partikel yang tersangkut dan memecah adhesi permukaan pada material yang lembap atau kohesif. Namun, amplitudo yang berlebihan dapat menyebabkan partikel memantul secara berlebihan, mengurangi kemungkinan melewati bukaan kasa dan meningkatkan tekanan struktural pada bantalan motor dan rumah rangka kasa.
Evaluasi pelanggan sebenarnya menunjukkan bahwa pabrik pemrosesan di Eropa lebih menyukai penggerak frekuensi variabel (VFD) yang dipadukan dengan konfigurasi motor beban ganda tugas berat. Konfigurasi khusus ini memungkinkan operator menyempurnakan kecepatan motor dari 1440 RPM hingga 2900 RPM untuk mengakomodasi pergeseran sifat material. Peralatan kami dilengkapi sistem sudut timah yang dapat disesuaikan, biasanya dikalibrasi antara 15 dan 45 derajat, yang memberikan kontrol presisi terhadap kecepatan pergerakan material dan memastikan jalur pemisahan yang dapat diprediksi di berbagai aplikasi industri.
Sudut Fase Motor (Derajat) | Frekuensi Getaran (RPM) | Rentang Amplitudo (mm) | Kecepatan Perjalanan Material (m/s) | Aplikasi Penyaringan Optimal |
15 | 1440 | 1,5 hingga 2,5 | 0.12 | Klasifikasi kasar dengan kepadatan tinggi |
30 | 1440 | 2,0 hingga 3,5 | 0.08 | Pemisahan bubuk standar industri |
45 | 1440/2900 | 1,0 hingga 3,0 | 0.05 | Pemeringkatan bahan kimia halus dan bubuk ultra-padat |
Motor Getaran Vertikal: Direkayasa khusus dengan ekstensi poros ganda untuk menopang balok beban eksentrik yang berat.
Blok Massa Eksentrik yang Dapat Disesuaikan: Bobot baja tersegmentasi dikalibrasi untuk penambahan tambahan yang tepat pada vektor gaya horizontal dan vertikal.
Pegas Isolasi Kompresi Tugas Berat: Kumparan baja dengan tingkat kelelahan tinggi yang dirancang untuk menyerap tegangan lateral non-fungsional dan mengisolasi rangka dasar.
Meningkatkan jumlah lapisan layar akan melipatgandakan luas permukaan pemisahan aktif dalam satu tapak mesin, sehingga memungkinkan penilaian multi-fraksi dan meningkatkan output volumetrik total.
Ketika ruang lantai pabrik terbatas, menambahkan dek penyaringan ekstra dalam satu rakitan Layar Bergetar Putar memberikan metode efektif untuk meningkatkan output secara keseluruhan. Konfigurasi multi-dek memisahkan bahan umpan menjadi fraksi ukuran berbeda secara bersamaan, menghilangkan kebutuhan akan sistem penyaringan serial yang berdiri sendiri. Dalam tata letak dek tiga atau dek empat, material bertransisi melalui lubang jaring yang semakin halus dari dek atas ke dasar bawah, mendistribusikan beban struktural ke beberapa tingkat dan mencegah satu kain kasa menjadi kelebihan beban.
Desain mekanis sistem multi-lapisan memerlukan keseimbangan yang cermat antara distribusi berat dan kekakuan struktural. Saat cincin pelindung dan cincin penjepit tambahan ditambahkan ke rakitan vertikal, pusat gravitasi bergeser ke atas, mengubah respons mekanis pegas isolasi. Untuk menjaga perpindahan getaran yang konsisten ke dek bawah, para insinyur harus menyesuaikan massa beban eksentrik untuk mengimbangi peningkatan beban struktural. Tanpa penyesuaian ini, dek bawah mungkin akan mengalami penurunan gaya akselerasi, yang menyebabkan penumpukan material, penebalan lapisan, dan pada akhirnya menurunkan kualitas pemisahan secara keseluruhan.
Model multi-dek industri kami dibuat dengan cincin penjepit cepat yang diperkuat dan rangka perantara berkekuatan tinggi untuk memastikan penyegelan menyeluruh dan menjaga kesejajaran struktural di bawah beban berat. Pendekatan struktural ini mencegah kontaminasi silang antar fraksi produk, yang merupakan batasan desain umum pada alternatif berbiaya rendah. Standar teknik Eropa sangat berfokus pada stabilitas struktural dan konstruksi rangka modular, yang memungkinkan operator dengan cepat beradaptasi atau mengkonfigurasi ulang dek layar seiring dengan perubahan kebutuhan produksi seiring waktu.
Gaya Konfigurasi | Jumlah Dek Layar | Pecahan Pemisahan | Total Tinggi Bingkai (mm) | Output Motor yang Direkomendasikan (kW) |
Gaya Dek Tunggal | 1 | 2 pecahan | 650 | 0,55 hingga 1,10 |
Gaya Dek Ganda | 2 | 3 pecahan | 820 | 0,75 hingga 1,50 |
Gaya Dek Tiga | 3 | 4 pecahan | 990 | 1,10 hingga 2,20 |
Gaya Dek Empat Kali Lipat | 4 | 5 pecahan | 1160 | 1,50 hingga 3,00 |
Tingkat Scalping Kasar: Dek tingkat atas menangani aliran massa tinggi, melindungi mata jaring bawah yang lebih halus dari keausan partikel berat.
Tingkat Ukuran Menengah: Dek tengah menangani distribusi partikel yang presisi, mempertahankan toleransi ukuran yang sempit untuk aplikasi industri.
Tingkat Klasifikasi Denda: Dek bawah mengisolasi debu ultra-halus, menggunakan perangkat anti-silau khusus untuk menjaga jalur material tetap stabil.
Mengoptimalkan kuantitas pakan dan metode pemberian pakan memerlukan penerapan perangkat pengukuran volumetrik otomatis untuk membangun distribusi material yang berkesinambungan, terpusat, dan seragam di seluruh permukaan penyaringan.
Lonjakan aliran massa yang tidak terkendali merupakan penyebab utama inefisiensi mekanis dan kebutaan layar dalam operasi industri. Ketika material curah dibuang secara tidak merata ke dalam Layar Bergetar Putar, lapisan material akan mengental dengan cepat di atas titik masuk tengah. Akumulasi ini meredam getaran mekanis kain kasa, mencegah partikel bersentuhan dengan bukaan jaring. Untuk efisiensi pemisahan yang optimal, lapisan material tidak boleh melebihi ketebalan yang setara dengan tiga hingga empat kali ukuran bukaan, untuk memastikan bahwa setiap partikel dapat berinteraksi secara efektif dengan bukaan layar.
Menerapkan sistem pengumpanan yang terpusat dan seragam memungkinkan material yang masuk tersebar secara merata di seluruh 360 derajat segera setelah bersentuhan dengan dek penyaringan. Pendekatan ini memaksimalkan penggunaan area penyaringan aktif yang tersedia dan mencegah keausan dini pada bagian kain kawat yang terlokalisasi. Memanfaatkan peralatan bantu eksternal, seperti katup putar, pengumpan panci getar, atau hopper penyangga khusus, membantu meredam variasi aliran hulu, memastikan aliran material yang stabil dan dapat diprediksi serta sesuai dengan kapasitas pemrosesan alat berat.
Desain peralatan kami mencakup kerucut distribusi pusat terintegrasi yang terletak tepat di bawah saluran masuk umpan. Komponen ini mengubah benturan material vertikal menjadi aliran radial yang halus, sehingga mengurangi ketegangan mekanis pada wire mesh yang halus. Sistem distribusi ini sangat penting ketika mengintegrasikan sistem berkapasitas tinggi, seperti pemisah layar bergetar ultrasonik industri makanan penghilang kotoran , di mana membangun pola umpan yang terkontrol dan konsisten sangat penting untuk menjaga standar kemurnian yang ketat dan mencegah kelebihan beban layar.
Mekanisme Pengiriman Pakan | Klasifikasi Pola Aliran | Kontrol Ketebalan Tempat Tidur (mm) | Penyelarasan Vektor Umpan | Dampak Stabilitas Throughput |
Saluran Penurunan Gravitasi | Aliran Tidak Teratur / Berdenyut | 15 hingga 40 | Vertikal Non-Pusat | Buruk / Risiko tinggi membutakan tempat tidur |
Pengumpan Pan Bergetar | Aliran Kontinu Linier | 5 sampai 12 | Penurunan Tepi Horisontal | Sedang / Membutuhkan deflektor radial |
Katup Volumetrik Putar | Aliran Tersegmentasi Terukur | 3 sampai 8 | Berpusat Vertikal | Distribusi tempat tidur yang sangat baik / seragam |
Kerucut Distribusi Pusat: Mengalihkan aliran material vertikal ke jalur radial untuk mengoptimalkan pemanfaatan dek layar.
Gerbang Penyangga yang Dapat Disesuaikan: Mengatur kecepatan material pada saluran masuk mesin untuk mencegah dampak kecepatan tinggi yang merusak jaring.
Susunan Sensor Beban Otomatis: Melacak berat material di seluruh dek dan secara dinamis menyesuaikan kecepatan pengumpan untuk memaksimalkan hasil.
Membersihkan dan merawat layar secara teratur memerlukan penegakan jadwal pemeliharaan preventif yang ketat untuk mengganti gasket yang aus, memeriksa ketegangan layar, dan membersihkan lubang yang tersumbat.
Efisiensi mekanis Layar Bergetar Putar industri sangat bergantung pada pemeliharaan tegangan struktural yang tepat pada kain kawat. Selama siklus operasional yang diperpanjang, benturan material dan getaran struktural yang terus menerus menyebabkan jaring kasa meregang dan melorot. Hilangnya tegangan ini mengurangi energi akustik dan mekanik yang ditransfer dari motor getaran, memperlambat pergerakan material dan menurunkan efisiensi pemisahan secara keseluruhan. Inspeksi mingguan sangat penting untuk memverifikasi bahwa jaring tetap terikat erat pada cincin pendukungnya dan mekanisme pengencangan terkunci erat pada tempatnya.
Selain memantau tegangan jaring, menjaga integritas penyegelan yang andal di seluruh antarmuka rangka perantara sangat penting untuk pengoperasian yang konsisten. Gasket silikon atau EPDM yang aus atau rusak dapat menyebabkan partikel halus melewati bukaan layar, sehingga menyebabkan produk di luar spesifikasi dan potensi kontaminasi silang. Menerapkan program pemeliharaan terstruktur yang mencakup pemeriksaan torsi cincin klem, pemeriksaan pegas isolasi untuk mengetahui adanya patahan mikro, dan memverifikasi sambungan terminal motor membantu mencegah kerusakan mekanis yang tidak terduga dan memastikan keandalan operasional jangka panjang.
Untuk aplikasi yang melibatkan material yang sulit disaring, penggunaan perangkat anti-silau khusus seperti bola memantul atau cincin penggeser tepat di bawah kain layar akan menghasilkan pembersihan bukaan mekanis secara terus-menerus. Perangkat ini memantul ke bagian bawah jaring selama pengoperasian, menghilangkan partikel yang tersangkut dan menjaga area terbuka tetap bersih. Pengaturan pemeliharaan ini sangat berharga ketika memproses bahan padat seperti bubuk kalsium karbonat pada sistem seperti saringan getar putar ultrasonik bubuk kalsium karbonat , yang memerlukan tindakan anti-menyilaukan secara terus-menerus untuk mempertahankan tingkat produksi yang tinggi.
Komponen Unit Pemeliharaan | Frekuensi Interval Inspeksi | Tugas Verifikasi Diagnostik | Batas Toleransi Kritis | Siklus Hidup Tindakan Penggantian |
Jaring Kain Tenun Kawat | Setiap 24 Jam Waktu Berjalan | Inspeksi visual terhadap robekan permukaan, kempis, dan keausan kawat | Lendutan kurang dari 2 mm pada beban titik | 300 hingga 500 jam pengoperasian berdasarkan sifat abrasif |
Gasket Penyegel (Silikon) | Setiap 120 Jam Waktu Berjalan | Periksa degradasi elastomer, penipisan, dan pengerasan material | Tidak ada bypass material yang diperbolehkan melintasi sambungan rangka | 6 bulan di bawah parameter suhu standar |
Pegas Kompresi Isolasi | Setiap 500 Jam Waktu Berjalan | Ukur tinggi pegas yang berdiri bebas dan periksa apakah ada retakan mikro | Variasi ketinggian dalam 1,5 mm pada set pegas | 12 hingga 18 bulan layanan berkelanjutan |
Cincin Penjepit Rilis Cepat | Setiap 48 Jam Waktu Berjalan | Verifikasi kekencangan struktur dan ukur retensi torsi baut | Peringkat torsi ditentukan pada minimum 25 hingga 30 Nm | Ganti jika ada tanda-tanda keausan atau perubahan bentuk benang |
Protokol Operasional Pemeliharaan : Sebelum memulai pemeliharaan struktural atau ekstraksi rangka pada Layar Bergetar Putar, operator harus menjalankan protokol tag-out penguncian listrik penuh pada kabinet kontrol utama. Saat memasang rangka layar pengganti, cincin penjepit pelepas cepat harus dikencangkan secara bertahap dalam pola bintang bergantian untuk memastikan tekanan penyegelan seragam di seluruh lingkar paking silikon, mencegah konsentrasi tegangan lokal dan memperpanjang masa pakai komponen mesin. |
Mengintegrasikan teknologi penghilang kebutaan ultrasonik yang canggih memperkenalkan gelombang akustik frekuensi tinggi langsung ke jaring layar untuk memecah tegangan permukaan dan menghilangkan kebutaan saat memproses bubuk ultrahalus.
Sistem anti-silau mekanis standar, seperti bola karet yang memantul atau cakram penggeser, sering kali bermasalah saat memproses bahan ultrahalus di bawah 200 mesh. Serbuk halus ini sangat rentan terhadap aglomerasi, pengisian elektrostatik, dan adhesi permukaan akibat kelembapan, yang dapat membutakan lubang layar dalam beberapa menit setelah pengaktifan. Mengintegrasikan sistem kontrol ultrasonik canggih memecahkan masalah ini dengan mengubah energi listrik menjadi getaran mekanis berfrekuensi tinggi dan amplitudo rendah yang menjaga permukaan layar tetap bersih.
Sistem ultrasonik terdiri dari generator digital eksternal, transduser piezo-listrik, dan cincin distribusi resonansi khusus yang dilas langsung ke bingkai layar. Generator memancarkan osilasi listrik frekuensi tinggi (biasanya antara 30 kHz dan 36 kHz), yang diubah oleh transduser menjadi gelombang akustik mikroskopis. Gelombang ini merambat secara seragam ke seluruh permukaan wire mesh, menghasilkan pulsa frekuensi tinggi terus menerus yang mengurangi gesekan antara partikel material dan kabel layar, sehingga bubuk halus dapat melewatinya dengan cepat.
Teknologi ini sangat efektif untuk tugas-tugas pemisahan yang berat, seperti yang ditemukan dalam pengolahan makanan dan produksi bahan kimia industri. Sistem yang dilengkapi dengan teknologi ini, seperti unit berkinerja tinggi pemisah layar getar putar ultrasonik , menghasilkan keluaran hingga sepuluh kali lipat dari pemisah mekanis tradisional saat menangani material halus. Produsen farmasi dan bahan canggih Eropa sangat menyukai desain ultrasonik terintegrasi ini karena memberikan potongan pemisahan yang presisi dan menghilangkan keausan jaring yang disebabkan oleh metode pembersihan mekanis yang agresif.
Modul Komponen Ultrasonik | Komposisi Bahan | Fungsi Teknik Utama | Peringkat Frekuensi Operasional | Peringkat Perlindungan Masuknya |
Generator Pulsa Digital | Perumahan Paduan Aluminium | Mengubah tegangan saluran menjadi input listrik frekuensi tinggi yang stabil | Penyetelan otomatis 33 kHz hingga 35 kHz | IP65 Tahan Debu dan Kelembapan |
Transduser Piezo-Listrik | Inti Paduan Titanium | Mengubah sinyal listrik frekuensi tinggi menjadi gelombang mekanik | Keluaran 35 kHz berkelanjutan | Konfigurasi Tersegel IP67 |
Cincin Distribusi Resonansi | Baja Tahan Karat SUS304 / SUS316L | Mentransfer energi akustik secara merata ke seluruh kain wire mesh | Cocok dengan frekuensi resonansi transduser | Kelas Sanitasi Dipoles |
Penghapusan total kebutaan layar akibat muatan elektrostatis, adhesi kelembapan, atau bentuk partikel kompleks yang tidak beraturan.
Mempertahankan rasio area terbuka yang stabil selama proses produksi berlangsung lama, memastikan hasil pemrosesan yang dapat diprediksi dan diulang.
Mengurangi keausan fisik pada layar bertautan halus dengan menghilangkan kebutuhan akan cakram pembersih mekanis atau bola karet yang agresif.
Mengoptimalkan kapasitas pemrosesan dan keluaran Layar Bergetar Putar industri memerlukan pendekatan sistematis yang menyeimbangkan pengaturan mekanis dengan metode penanganan material. Dengan memilih parameter mesh yang tepat, mengoptimalkan bobot motor, dan memanfaatkan konfigurasi multi-dek, pabrik dapat meningkatkan keluaran material secara signifikan. Penerapan pengumpan volumetrik otomatis memastikan pemanfaatan saringan yang seragam dan mencegah kelebihan beban, sementara rutinitas pemeliharaan preventif yang ketat melindungi komponen dari keausan dini dan menjaga kain kasa tetap bekerja secara efisien. Untuk menangani serbuk yang sulit, sangat halus, atau kohesif, mengintegrasikan sistem penghilang kebutaan ultrasonik yang canggih menawarkan solusi yang sangat andal, menjaga lubang layar tetap jernih dan memaksimalkan hasil produksi dalam kondisi industri yang menuntut.
